Hệ thống máy nén khí gồm các thiết bị nào? [Mô tả chi tiết nhất]

Hệ thống máy nén khí là một giải pháp toàn diện và thiết yếu trong nhiều ngành công nghiệp, đóng vai trò quan trọng trong việc hỗ trợ quá trình sản xuất bằng cách cung cấp nguồn năng lượng khí nén ổn định. Hãy cùng maynenkhi247.com tìm hiểu chi tiết về cấu tạo và nguyên lý hoạt động của hệ thống này ngay sau đây.

1. Máy nén khí là thiết bị gì?

Máy nén khí là thiết bị cơ khí chuyển đổi năng lượng cơ học thành năng lượng khí nén. Quá trình này bao gồm việc hút khí vào buồng nén, giảm thể tích buồng nén để tăng áp suất và cuối cùng là đẩy khí nén ra ngoài. Nhờ đó, loại máy này được ứng dụng rộng rãi trong công nghiệp, xây dựng và đời sống hàng ngày.

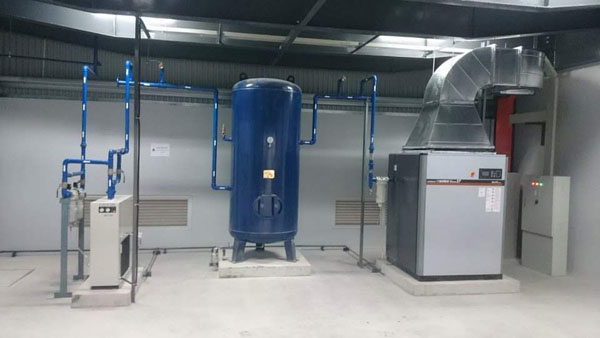

Tìm hiểu hệ thống máy nén khí

2. Có bao nhiêu loại máy nén khí?

Máy nén khí được phân loại dựa trên nguyên lý hoạt động và ứng dụng. Các loại phổ biến nhất là:

• Máy nén khí piston: Hoạt động trên nguyên lý chuyển động tịnh tiến của piston trong xilanh để nén khí, có cấu tạo đơn giản, dễ bảo trì, cung cấp lưu lượng khí lớn và áp suất cao. Tuy nhiên, độ ồn và độ rung khá lớn. Thường được sử dụng trong các xưởng sản xuất, gara ô tô, các công trình xây dựng nhỏ và vừa.
• Máy nén khí trục vít: Sử dụng hai trục vít xoắn ốc quay ngược chiều nhau để nén khí, có hiệu suất cao, độ bền tốt, hoạt động êm ái và ít rung lắc. Phù hợp với các ứng dụng đòi hỏi lưu lượng khí lớn và ổn định, như cung cấp khí nén cho các nhà máy sản xuất, hệ thống khí nén trung tâm.
• Máy nén khí mini: Thiết kế nhỏ gọn, di động, có công suất và lưu lượng khí nhỏ hơn so với các loại máy công nghiệp. ược sử dụng rộng rãi trong các ngành công nghiệp nhẹ, sửa chữa ô tô, bơm lốp xe, và các hoạt động bảo trì.

Một số loại máy nén khí phổ biến

3. Cấu tạo hệ thống máy nén khí

Hệ thống máy nén khí là một hệ thống kỹ thuật sử dụng áp suất của khí nén để thực hiện các công việc cơ khí. Hệ thống này bao gồm các thành phần chính như sau.

3.1 Máy nén khí

Máy nén khí là thiết bị trung tâm trong hệ thống khí nén, có nhiệm vụ hút không khí từ môi trường và nén lại để tạo ra khí có áp suất cao, cung cấp năng lượng khí nén cho các thiết bị và quá trình sản xuất.

3.2 Bình chứa khí

Bình bình chứa khí là một thiết bị áp lực được sử dụng để lưu trữ khí nén dưới áp suất cao. Bình giúp giảm thiểu sự dao động của áp suất đầu ra của máy nén khí, đảm bảo cung cấp một nguồn khí nén ổn định cho hệ thống.

3.3 Máy sấy khí

Máy sấy khí có chức năng khử ẩm khí nén, loại bỏ hơi nước và các hạt lỏng, đảm bảo chất lượng khí nén đáp ứng yêu cầu của các thiết bị sử dụng. Điểm sương là thông số quan trọng để đánh giá hiệu quả làm khô của máy sấy khí, thể hiện nhiệt độ mà tại đó hơi nước trong khí nén bắt đầu ngưng tụ thành nước. Có ba loại máy sấy khí phổ biến:

• Máy sấy khí dạng làm lạnh: Làm lạnh khí nén để ngưng tụ hơi nước
  • Ưu điểm: Lưu lượng lớn, điểm sương tương đối thấp, hiệu suất cao.
  • Nhược điểm: Tiêu thụ điện năng lớn, không phù hợp với môi trường có nhiệt độ thấp.
• Máy sấy khí dạng hấp thụ: Sử dụng vật liệu hút ẩm để hấp thụ hơi nước
  • Ưu điểm: Điểm sương rất thấp, phù hợp với các ứng dụng yêu cầu chất lượng khí cao.
  • Nhược điểm: Lưu lượng nhỏ, chi phí vận hành cao.
• Máy sấy khí dạng màng: Sử dụng màng bán thấm để tách hơi nước ra khỏi khí nén.
  • Ưu điểm: Điểm sương thấp, hiệu suất cao, không tiêu tốn năng lượng.
  • Nhược điểm: Chi phí đầu tư cao.

3.4 Bộ lọc

Bộ lọc tổng giúp loại bỏ bụi bẩn, tạp chất, nước và dầu có trong khí nén, đảm bảo cung cấp nguồn khí sạch cho các thiết bị sử dụng. Khi khí nén đi vào bộ lọc, khí sẽ đi qua một lớp vật liệu lọc (thường là sợi thủy tinh hoặc bông nén). Các hạt bụi, tạp chất lớn sẽ bị giữ lại trên bề mặt của lớp lọc. Nước và dầu sẽ ngưng tụ và tích tụ ở đáy bộ lọc. Bộ xả tự động sẽ định kỳ xả bỏ phần nước và dầu này.

3.5 Hệ thống van

Van điều khiển có chức năng điều khiển dòng chảy khí nén, đóng mở các đường ống, và điều khiển các thiết bị khí nén khác như xi lanh. Van hoạt động dựa trên nguyên lý thay đổi tiết diện thông qua của dòng khí nén bằng cách di chuyển một hoặc nhiều bộ phận bên trong van. Phân loại van dựa trên cách thức kích hoạt:

• Van điều khiển bằng tay: Được điều khiển bằng lực tác động trực tiếp từ người vận hành;
• Van điều khiển bằng khí nén: Được điều khiển bằng tín hiệu khí nén;
• Van điều khiển bằng điện: Được điều khiển bằng tín hiệu điện;
• Van điều khiển bằng cơ khí: Được điều khiển bởi các cơ cấu cơ khí như cam, rô-to.

3.6 Hệ thống ống nối

Hệ thống ống nối giúp phân phối khí nén từ máy nén đến các thiết bị sử dụng. Đường ống được làm từ nhiều loại vật liệu khác nhau, phổ biến nhất là kim loại (thép, inox), cao su và nhựa. Hệ thống đường ống có hai loại chính:

• Hệ thống đường ống dạng thẳng: Đường ống được bố trí theo một đường thẳng, đơn giản và dễ lắp đặt;
• Hệ thống đường ống dạng vòng: Đường ống được bố trí thành một vòng kín, giúp ổn định áp suất và giảm thiểu sự sụt áp.

Sơ đồ hệ thống máy nén khí cơ bản

4. Nguyên lý hoạt động của máy nén khí

Máy nén khí hoạt động dựa trên nguyên tắc làm giảm thể tích của một lượng khí nhất định để tăng áp suất của nó. Có ba nguyên lý hoạt động chính:

• Nguyên lý thay đổi thể tích: Dựa trên nguyên tắc khi thể tích giảm thì áp suất tăng. Máy nén khí piston hoạt động theo nguyên lý này. Khi piston di chuyển trong xilanh, thể tích buồng giảm dần, ép không khí vào một không gian nhỏ hơn, làm tăng áp suất;
• Nguyên lý động năng: Không khí được hút vào và gia tốc bằng một cánh quạt quay với tốc độ cao. Khi không khí tiếp xúc với các cánh quạt, nó bị đẩy ra khỏi tâm quay với vận tốc lớn, tạo ra áp suất. Máy nén khí ly tâm hoạt động theo nguyên lý này;
• Nguyên lý ăn khớp: Hai trục vít quay ngược chiều nhau, tạo ra các buồng kín. Khi các buồng này di chuyển, thể tích của chúng giảm dần, nén khí và đẩy khí ra ngoài. Máy nén khí trục vít hoạt động theo nguyên lý này.

5. Địa chỉ cung cấp máy nén khí chất lượng, chính hãng

Maynenkhi247.com chuyên cung cấp các giải pháp toàn diện cho hệ thống máy nén khí. Với một loạt sản phẩm và dịch vụ đa dạng, chúng tôi cam kết mang đến cho khách hàng trải nghiệm tốt nhất với những lợi ích nổi bật sau:

• Giá cả cạnh tranh: Chúng tôi luôn đảm bảo mức giá hợp lý nhất trên thị trường, giúp bạn tối ưu hóa chi phí mà vẫn nhận được sản phẩm chất lượng.
• Hàng chính hãng 100%: Tất cả sản phẩm đều được nhập khẩu trực tiếp từ nhà sản xuất, đầy đủ tem nhãn và giấy tờ chứng nhận.
• Dịch vụ lắp đặt chuyên nghiệp: Đội ngũ kỹ thuật viên của chúng tôi sẽ tiến hành lắp đặt máy nén khí một cách chuyên nghiệp, đảm bảo hệ thống hoạt động ổn định và an toàn nhất.
• Bảo trì và sửa chữa nhanh chóng: Cam kết cung cấp dịch vụ kịp thời, với đội ngũ hỗ trợ kỹ thuật sẵn sàng 24/7 để đáp ứng mọi nhu cầu của khách hàng.

IAIR Việt Nam chuyên cung cấp các thiết bị hệ thống máy nén khí

Qua những thông tin chia sẻ trên đây, hy vọng bạn đã nắm rõ về cấu tạo cũng như nguyên lý hoạt động của hệ thống máy nén khí. Nếu có nhu cầu lắp đặt máy nén khí, hãy liên hệ ngay với maynenkhi247.com ngay để được tư vấn và hỗ trợ nhanh nhất!
