Tiêu chí thiết kế phòng máy nén khí bạn cần biết

Hệ thống phòng máy nén khí ngày càng được sử dụng phổ biến, hỗ trợ hiệu quả cho quá trình sản xuất bằng cách cung cấp nguồn khí nén ổn định để vận hành thiết bị, máy móc. Quá trình thiết kế phòng máy nén khí bao gồm rất nhiều công đoạn, mỗi thao tác đều phải cẩn trọng để đảm bảo tối ưu chất lượng khí nén. Để hiểu rõ hơn về cách thiết kế hệ thống này, hãy cùng maynenkhi247.com khám phá ngay bài viết dưới đây!

Vai trò của phòng máy nén khí

Trong các ngành công nghiệp, hệ thống phòng máy nén khí đóng vai trò đặc biệt quan trọng trong nhiều ngành nghề như: Dệt may, hóa chất, cơ khí, nhựa... Hệ thống này chịu trách nhiệm cung cấp khí nén ổn định cho quá trình vận hành thiết bị, giúp đảm bảo an toàn và hiệu quả.

Tùy thuộc vào nhu cầu sử dụng, các doanh nghiệp sẽ lựa chọn máy nén khí trục vít, piston, ly tâm, dạng cuộn hoặc cánh gạt với công suất và tính năng phù hợp.

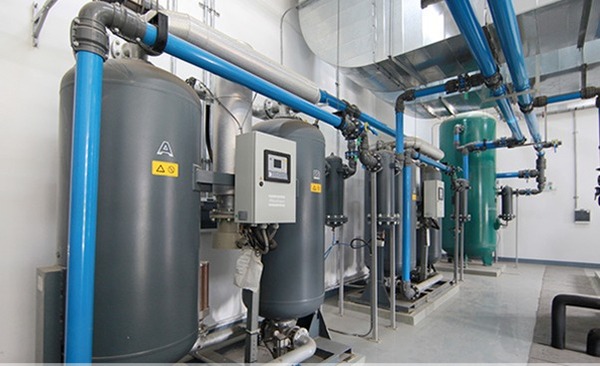

Phòng máy nén khí cung cấp nguồn khí nén ổn định cho các thiết bị hoạt động

Cấu tạo của hệ thống phòng máy nén khí

Phòng máy nén khí là một hệ thống bao gồm nhiều thiết bị, phối hợp hoạt động để tạo ra khí nén. Các bộ phận chính bao gồm:

●     Máy nén khí

Là trung tâm của hệ thống, máy có nhiệm vụ hút và nén không khí từ môi trường, tạo ra khí nén áp suất cao. Hiện nay có các dòng máy nén khí phổ biến là: Máy nén khí trục vít, piston, ly tâm. Mỗi dòng đều có những ưu nhược điểm riêng, phù hợp với từng nhu cầu sử dụng khác nhau của doanh nghiệp.

●     Bình chứa khí nén

Đây là nơi lưu trữ khí nén để đảm bảo cung cấp liên tục ngay cả khi máy tạm ngừng hoạt động.

●     Hệ thống xử lý khí nén

Hệ thống này bao gồm các thiết bị như: Máy sấy khí, bộ lọc, bộ tách dầu và nước. Chúng giúp loại bỏ tạp chất như bụi, hơi nước, dầu để đảm bảo chất lượng khí nén đạt yêu cầu.

●     Hệ thống đường ống

Là mạng lưới dẫn khí từ máy nén đến các điểm sử dụng trong nhà máy hoặc công xưởng, đảm bảo lưu lượng ổn định.

●     Hệ thống điều khiển và quan sát

Giúp theo dõi và điều chỉnh áp suất, nhiệt độ, lưu lượng khí, đồng thời phát hiện và cảnh báo sự cố có thể xảy ra.

●     Hệ thống phụ trợ

Hệ thống này bao gồm các hệ thống làm mát, thông gió, xử lý nước thải, phòng cháy chữa cháy,... nhằm đảm bảo an toàn và ổn định cho toàn bộ hệ thống.

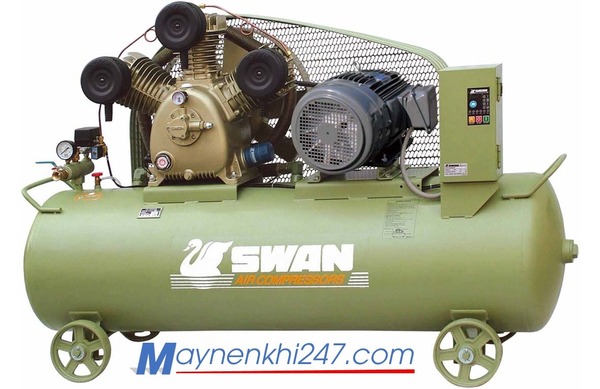

Máy nén khí là thiết bị quan trọng trong hệ thống phòng máy thông hơi khí nén

Những tiêu chí khi thiết kế phòng máy nén khí

Thiết kế phòng máy nén khí cần đảm bảo các tiêu chí về an toàn, hiệu quả, dễ bảo trì và ổn định. Dưới đây là các tiêu chí quan trọng khi lắp đặt:

Vị trí đặt phòng máy

●     Phòng máy nén khí cần đặt ở nơi thoáng mát, lưu thông gió tốt, tránh đặt ở nơi quá gần nguồn phát sinh bụi và hơi nước.

●     Khoảng cách từ phòng máy đến thiết bị tiêu thụ cần đảm bảo không quá 50m để giảm hao hụt khí nén.

●     Đảm bảo nền móng vững chắc, không rung lắc khi máy hoạt động.

Thiết kế đường ống

Khi thiết kế hệ thống ống dẫn, bạn cần chú ý đến những điểm quan trọng sau:

●     Lựa chọn kích thước đường ống phù hợp, tính toán theo lưu lượng khí di chuyển trong lòng ống.

●     Tối ưu độ bền của đường ống bằng cách sử dụng vật liệu bền như nhôm, inox; tránh dùng ống nhựa.

●     Tiết chế tối đa các góc cua để tránh tụt áp.

●     Nếu đường ống dài, hãy tăng đường kính ống để giảm tổn thất áp suất.

Thiết kế bệ đặt máy

Khi thiết kế bệ đặt máy, có một số quy định cần tuân thủ:

●     Bệ đặt máy phải có khả năng chịu được gấp 1,5 lần trọng lượng máy, giúp tránh hiện tượng nứt vỡ trong quá trình vận hành.

●     Nên dùng lớp cao su dày hoặc bộ giảm chấn dưới đáy bệ đặt máy để giảm thiểu rung động.

Tích hợp hệ thống thông gió và làm mát

Thiết kế hệ thống thông gió cần đảm bảo các tiêu chí sau:

●     Cần trang bị hệ thống thông gió hoặc làm mát phù hợp với từng loại máy nén khí, hạn chế tình trạng quá nhiệt.

●     Nên lắp quạt thông gió ở vị trí tối ưu để giải nhiệt, đảm bảo không khí lưu thông tối ưu.

Thiết kế hệ thống xả thải

Đây là bộ phận không thể thiết kế tùy ý mà cần tuân thủ theo các quy định như sau:

●     Nên chuẩn bị bồn chứa có dung tích phù hợp để gom chất thải theo đơn vị ngày hoặc tuần.

●     Phía trên hệ thống cần mở nắp thoáng để hỗ trợ quá trình bay hơi, giúp cô đọng lượng dầu thải bên trong và tiết kiệm chi phí xử lý.

●     Lắp thiết bị tách dầu, nước để tái sử dụng dung môi làm mát.

Thiết kế các biện pháp an toàn

●     Mỗi hệ thống phòng máy nén khí cần trang bị van an toàn, nên được cài đặt để mở khi áp suất hoặc nhiệt độ vượt ngưỡng (từ 6-8 bar).

●     Khoảng cách giữa các thiết bị ít nhất 1,5m, lối đi rộng rãi 0,5m để dễ kiểm tra, bảo trì.

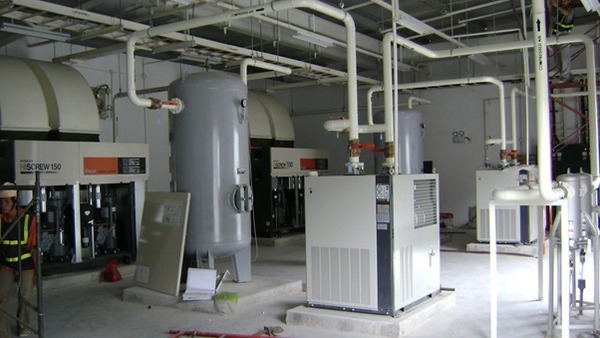

Những tiêu chí quan trọng khi lắp đặt hệ thống máy nén khí

Những lỗi sai khi thiết kế phòng máy bơm khí nén

Dưới đây là những lỗi sai mà người dùng thường gặp phải khi thiết kế phòng máy nén khí:

●     Không lắp đặt hệ thống thông gió, làm mát

Như thông tin đã nêu trên, hệ thống làm mát sẽ giúp hạ nhiệt cho phòng máy. Nếu không tích hợp hệ thống này, nhiệt độ sẽ tồn đọng trong mỗi linh kiện, không có cơ hội giải phóng ra môi trường bên ngoài. Nếu vượt ngưỡng chịu đựng, hiện tượng chập cháy sẽ dễ dàng xảy ra.

●     Vật liệu đường ống không đảm bảo chất lượng

Nhiều người dùng lựa chọn đường ống bằng nhựa hoặc kim loại có tính oxy hóa cao để tiết kiệm chi phí. Tuy nhiên, điều này sẽ dẫn đến hiện tượng nứt vỡ hoặc hao mòn, dẫn đến tình trạng rò rỉ, tụt áp và mất an toàn cho hệ thống phòng máy.

Maynenkhi247.com - Đối tác cung cấp thiết bị phòng máy nén khí chất lượng

Khi cần chọn mua máy nén khí chất lượng, việc chọn đúng đơn vị uy tín sẽ đảm bảo thiết bị hoạt động bền bỉ, ít hỏng hóc. Maynenkhi247.com tự hào là đối tác hàng đầu cung cấp thiết bị máy nén khí với các cam kết vượt trội:

●     Chất lượng sản phẩm hàng đầu: Máy nén khí của chúng tôi đảm bảo chính hãng, đạt tiêu chuẩn quốc tế trước khi đến tay khách hàng.

●     Đội ngũ kỹ thuật chuyên nghiệp: Đội ngũ chuyên gia giàu kinh nghiệm, được đào tạo chuyên sâu, sẽ trực tiếp thực hiện tư vấn chi tiết, giúp khách hàng đưa ra quyết định tối ưu nhất.

●     Dịch vụ nhanh chóng và hiệu quả: Đảm bảo thời gian giao hàng nhanh nhất, cùng chính sách bảo hành dài hạn hấp dẫn, giúp khách hàng an tâm khi sử dụng dịch vụ.

●     Giá cả hợp lý: Chi phí sản phẩm cạnh tranh, minh bạch, mang lại giá trị tốt nhất cho khách hàng.

Maynenkhi247.com là đơn vị cung cấp thiết bị phòng máy nén khí chất lượng hàng đầu

Nhìn chung, một hệ thống phòng máy nén khí được xây dựng đúng cách không chỉ giúp đảm bảo hiệu quả sản xuất mà còn nâng cao độ bền và an toàn cho thiết bị. Hy vọng bài viết thật sự hữu ích với bạn. Nếu có thêm bất kỳ thắc mắc nào, hãy liên hệ ngay với maynenkhi247.com để được tư vấn và hỗ trợ!
