Tìm hiểu cấu tạo máy nén khí không dầu

Cấu tạo máy nén khí không dầu được thiết kế hộp trục khuỷu không dầu hoặc làm mát bằng nước thay vì dầu máy. Nhờ đó, lượng khí nén thành phẩm sẽ không chứa hơi dầu, đạt chuẩn chất lượng. Hãy cùng maynenkhi247.com khám phá chi tiết cấu tạo của dòng máy này trong bài viết dưới đây!

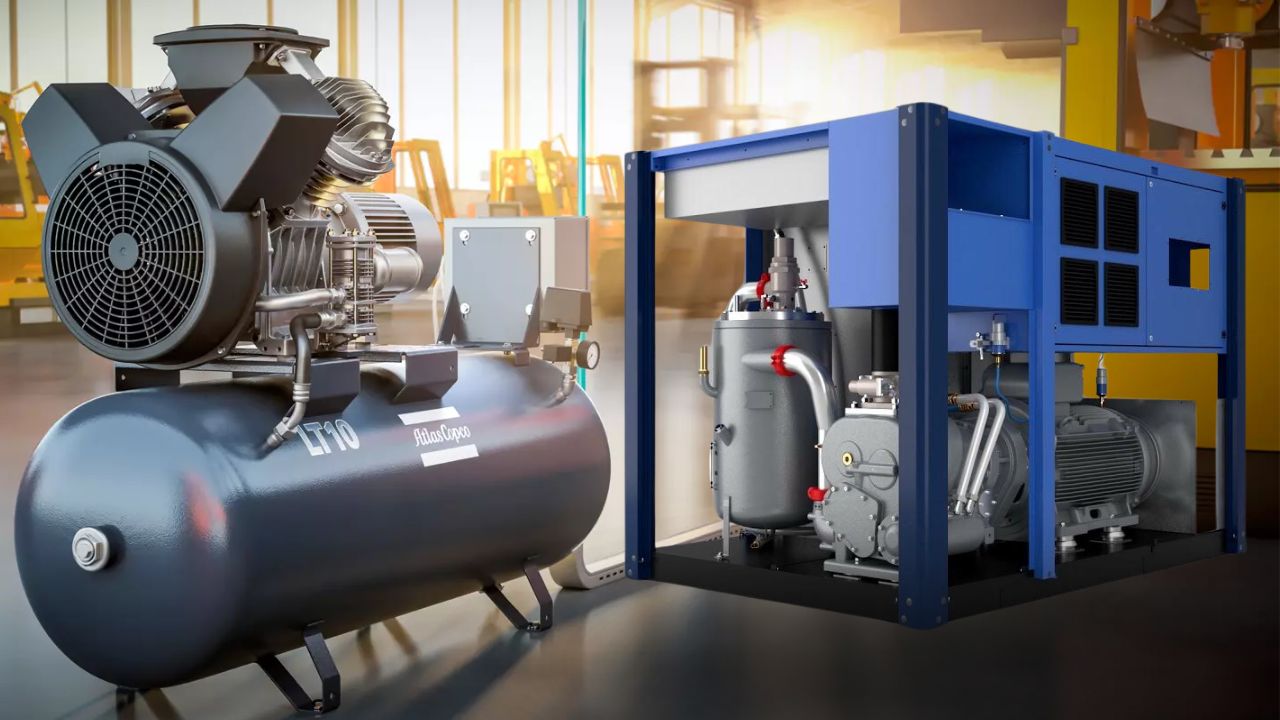

Cấu tạo máy nén khí không dầu piston và trục vít

1.   Máy nén khí không dầu là gì?

Máy nén khí không dầu là một loại thiết bị công nghiệp chuyên dùng để nén khí mà không phụ thuộc vào dầu bôi trơn trong quá trình vận hành. Máy nén khí không dầu được ứng dụng rộng rãi trong các lĩnh vực yêu cầu khí nén sạch như y tế, chế biến thực phẩm, sản xuất linh kiện điện tử và các ngành công nghiệp kỹ thuật cao.

Máy nén khí không dầu vẫn có thể sử dụng dầu để bôi trơn một số bộ phận, nhưng điểm khác biệt chính nằm ở thiết kế hộp trục khuỷu không dầu hoặc sử dụng hệ thống làm mát bằng nước thay vì dầu máy. Điều này giúp khí nén đầu ra đạt độ sạch tối ưu, không chứa hơi dầu và không có mùi, đảm bảo chất lượng.

2.   Nguyên lý và cấu tạo máy nén khí không dầu

Mỗi loại máy nén khí không dầu sở hữu những đặc điểm cấu tạo riêng biệt phù hợp với từng nhu cầu sử dụng. Cấu tạo máy nén khí không dầu cụ thể như sau:

2.1 Máy nén khí không dầu piston

Máy nén khí piston không dầu hoạt động dựa trên chuyển động của piston bên trong xi lanh để nén khí. Khi piston di chuyển xuống, khí từ môi trường được hút vào qua van hút. Ngược lại, khi piston di chuyển lên, khí trong xi lanh bị nén lại và đẩy ra ngoài qua van xả. Máy nén khí piston không dầu bao gồm các bộ phận chính như sau:

●     Lọc gió thứ nhất và thứ hai: Đảm nhiệm vai trò lọc sạch không khí đầu vào, giúp khí nén đầu ra đạt độ tinh khiết cao.

●     Xi lanh: Được chế tạo từ hợp kim cao cấp, có khả năng chịu mài mòn và nhiệt độ cao trong quá trình hoạt động.

●     Piston: Được bọc một lớp nhựa chịu nhiệt đặc biệt, giúp tăng độ bền và đảm bảo hiệu suất nén khí ổn định.

●     Chốt piston cách nhiệt và tay biên: Sử dụng hoàn toàn bi đũa, giúp giảm ma sát và tăng hiệu suất hoạt động.

●     Trục khuỷu và tay biên: Tiếp xúc qua vòng bi được bôi trơn bằng mỡ, đảm bảo chuyển động mượt mà và giảm hao mòn.

●     Van gió và nắp tản nhiệt: Thiết kế nhằm giảm nhiệt độ máy trong quá trình hoạt động, tránh hiện tượng quá nhiệt.

●     Xéc măng gió: Làm từ nhựa chịu nhiệt, có khả năng chống mài mòn, đảm bảo hiệu suất và tuổi thọ của máy.

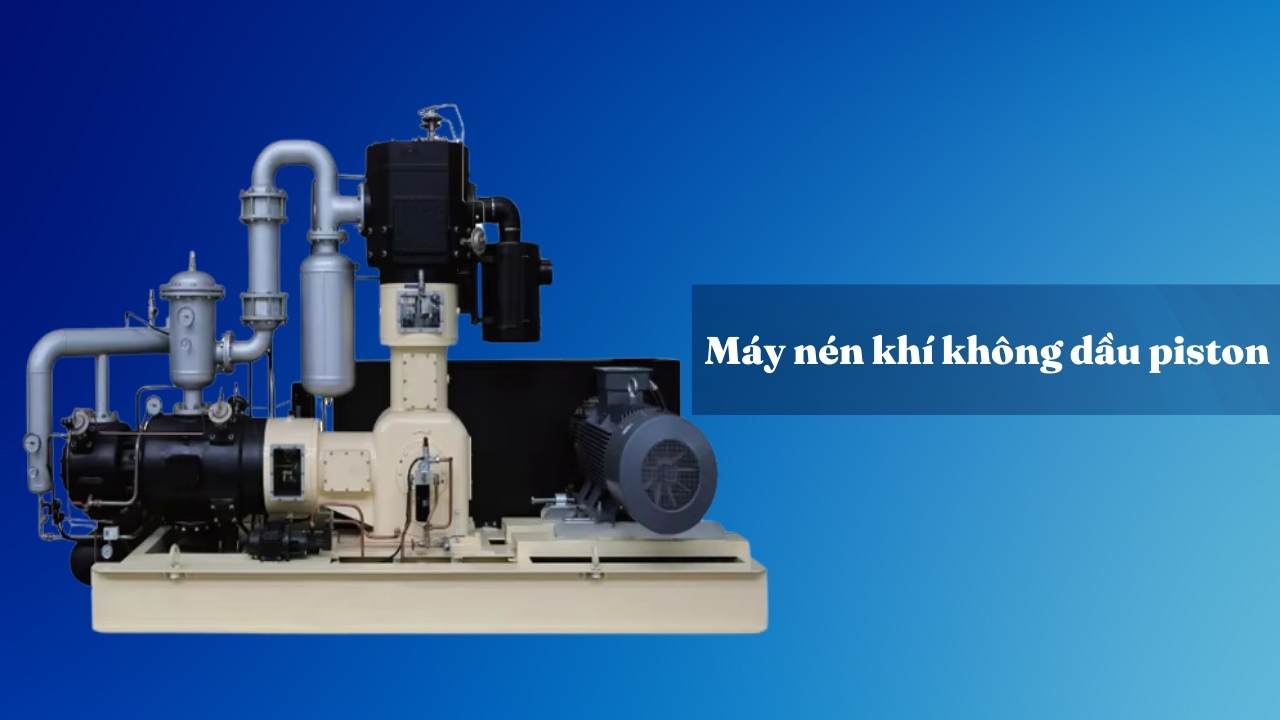

Cấu tạo máy nén khí piston không dầu

2.2 Máy nén khí không dầu trục vít

Cấu tạo máy nén khí không dầu trục vít sử dụng trục vít xoắn ốc làm từ vật liệu chịu mài mòn cao, được phủ chất chống ma sát thay cho dầu bôi trơn. Các nhà sản xuất có thể điều chỉnh chi tiết thiết kế hoặc bố trí các bộ phận, nhưng về cơ bản, cấu tạo của máy nén khí trục vít không dầu vẫn tương tự nhau.

●     Trục vít nén khí: Trục vít gồm hai trục làm từ vật liệu cao cấp, phủ chống mài mòn. Chúng quay ngược chiều để nén khí mà không cần dầu trong buồng nén.

●     Buồng nén: Buồng nén là nơi khí được nén nhờ sự ăn khớp giữa các trục vít. Quá trình này đảm bảo khí sạch, không lẫn dầu bôi trơn.

●     Hệ thống làm mát: Gồm quạt làm mát và bộ trao đổi nhiệt (dùng nước hoặc không khí). Hệ thống này giúp hạ nhiệt khí nén và máy, duy trì hiệu suất ổn định.

●     Lọc khí đầu vào: Bộ lọc khí được đặt tại cửa hút khí, loại bỏ bụi bẩn và tạp chất trước khi nén, đảm bảo khí sạch và tăng độ bền của máy.

●     Động cơ chính: Động cơ điện công suất lớn là nguồn năng lượng chính, vận hành trục vít và các bộ phận khác trong máy nén khí.

●     Hệ thống điều khiển: Hệ thống điều khiển, như màn hình hoặc PLC, theo dõi, quản lý hoạt động máy, hiển thị thông số áp suất, nhiệt độ, lưu lượng khí.

●     Bộ tách nước: Bộ tách nước tích hợp giúp loại bỏ hơi nước khỏi khí nén, đảm bảo khí luôn khô và sạch trong suốt quá trình sử dụng.

●     Hệ thống giảm âm: Hệ thống giảm âm bao gồm vỏ cách âm hoặc bộ giảm âm, giúp giảm tiếng ồn máy, tạo môi trường làm việc yên tĩnh hơn.

●     Van xả áp: Van xả áp tự động điều chỉnh áp suất, đảm bảo hệ thống luôn vận hành trong giới hạn an toàn, tránh rủi ro quá áp.

●     Khung và vỏ bảo vệ: Khung và vỏ làm từ thép hoặc hợp kim chắc chắn, phủ chống gỉ và cách âm, bảo vệ các bộ phận bên trong máy và giảm tiếng ồn.

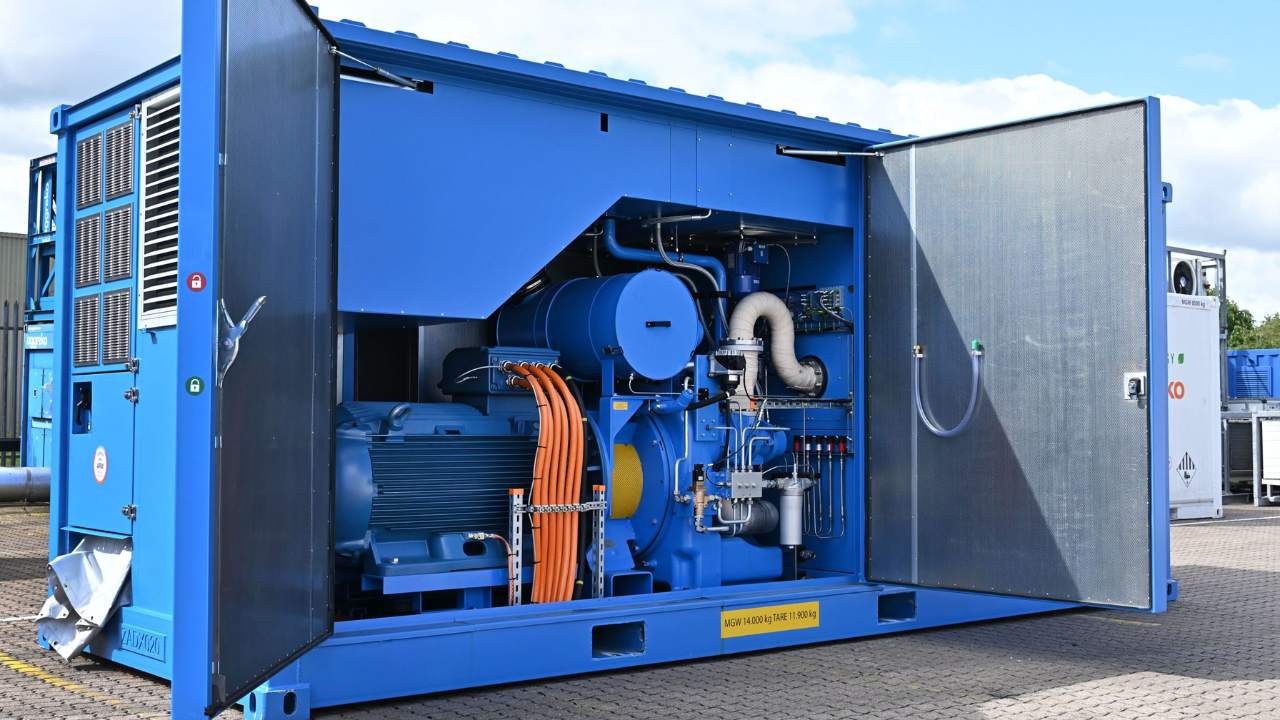

Cấu tạo máy nén khí không dầu trục vít

3.   Điểm nổi bật của máy nén khí không dầu

Khi đưa máy nén khí không dầu vào sử dụng trong sản xuất, loại máy này mang lại nhiều ưu điểm vượt trội như sau:

●     Đa dạng dòng sản phẩm: Có nhiều loại máy nén khí không dầu, phù hợp với nhu cầu sản xuất lớn nhỏ khác nhau.

●     Khí nén sạch: Đáp ứng tiêu chuẩn khắt khe cho các ngành y tế, thực phẩm và sản xuất linh kiện điện tử.

●     Kéo dài tuổi thọ thiết bị: Giảm thiểu hư hỏng và kéo dài tuổi thọ, đảm bảo hiệu suất làm việc ổn định trong thời gian dài.

●     Tiết kiệm chi phí vận hành: Giảm chi phí thay thế bộ lọc, xử lý nước thải, đồng thời tiết kiệm năng lượng đáng kể nhờ hiệu quả hoạt động cao và thiết kế tối ưu.

●     Bảo vệ môi trường: Hạn chế rò rỉ dầu, giảm lượng khí thải và nước thải ô nhiễm.

4.   Nhược điểm của máy nén khí không dầu là gì?

Mặc dù sở hữu nhiều ưu điểm vượt trội, máy nén khí không dầu cũng tồn tại một số nhược điểm cần lưu ý. Đầu tiên, nhiệt độ trong buồng khí của máy thường cao hơn do không sử dụng dầu để làm mát và bôi trơn, dẫn đến việc máy cần được bảo dưỡng thường xuyên để đảm bảo hoạt động trơn tru, hiệu quả và bền bỉ. Bên cạnh đó, chi phí thay thế linh kiện và phụ tùng của máy cũng khá cao.

Ngoài ra, giá thành của máy nén khí không dầu thường cao hơn so với các dòng máy nén khí có dầu cùng công suất và thể tích, khiến một số doanh nghiệp khá cân nhắc về việc đầu máy vào sản xuất. Tuy nhiên, những nhược điểm này có thể được cân nhắc trong bối cảnh yêu cầu khí nén sạch tuyệt đối và hiệu suất cao trong các ngành công nghiệp đặc thù.

5.   Địa chỉ cung cấp máy nén khí không dầu chất lượng

Maynenkhi247.com là đơn vị chuyên phân phối và cung cấp các dòng máy nén khí công nghiệp không dầu chính hãng, cam kết mang đến cho khách hàng những sản phẩm chất lượng cao. Với nhiều năm kinh nghiệm trong ngành và uy tín đã được khẳng định, chúng tôi cung cấp những thiết bị hoạt động ổn định với giá thành hợp lý. Các sản phẩm của chúng tôi không chỉ đảm bảo năng suất tối đa mà còn dễ sử dụng và bảo trì, giúp nâng cao hiệu quả công việc cho doanh nghiệp của bạn.

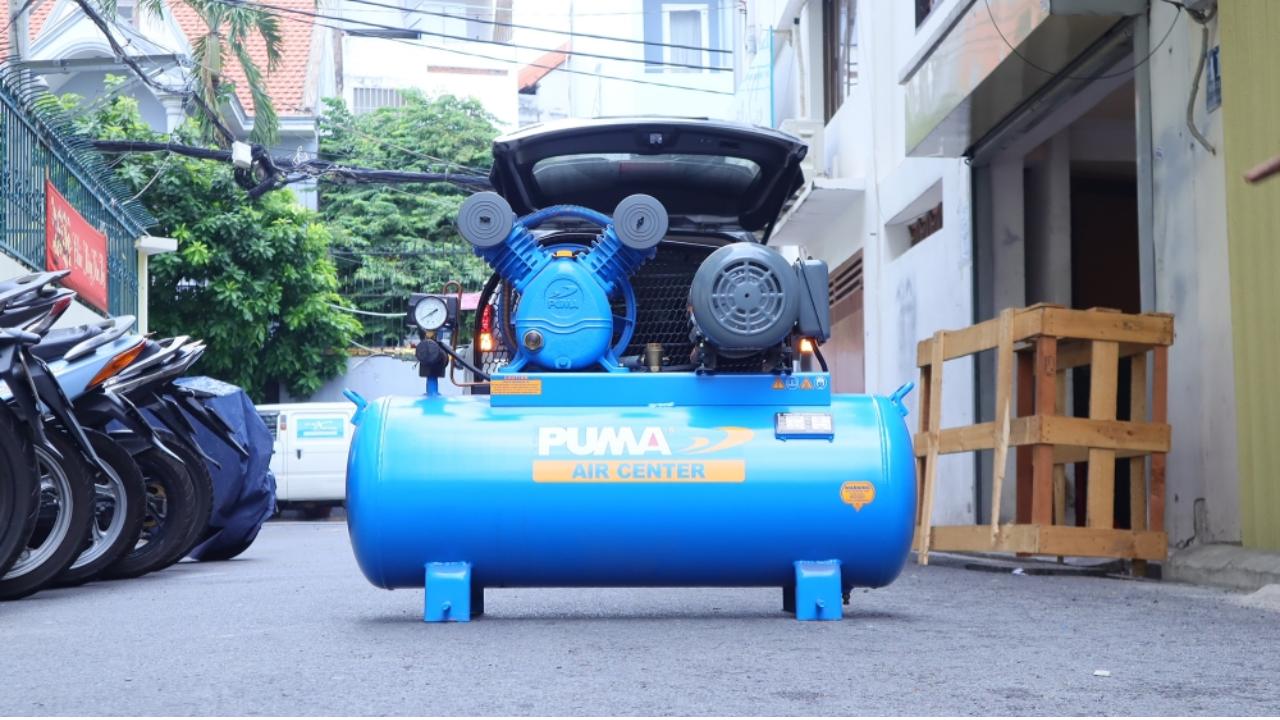

Máy nén khí không dầu cho ra khí nén có độ tinh khiết cao

Cấu tạo máy nén khí không dầu đã được maynenkhi247.com thông tin chi tiết đến bạn. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của máy sẽ giúp người sử dụng tối ưu hóa hiệu quả và kéo dài tuổi thọ thiết bị. Đừng quên liên hệ chúng tôi khi có nhu cầu trang bị máy nén khí phục vụ cho sản xuất bạn nhé!
